DSD랑 BRD 연동하는거 맨날 헷갈려서 적어봄...

​

​

​

1. DSD, BRD 동일 디렉토리에 저장

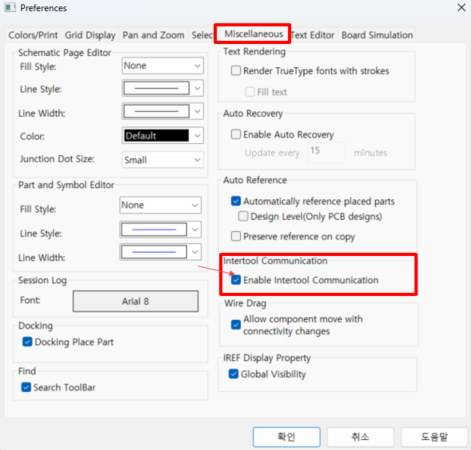

2. [DSD] Option - Preferences - Miscellaneous - Enable Intertool Communication Check.

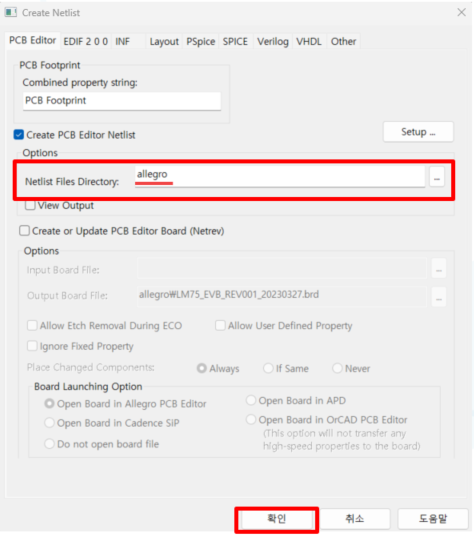

3. [DSD] Tool - Create Netlist Check.

Netlist File Director : allergro 로 설정

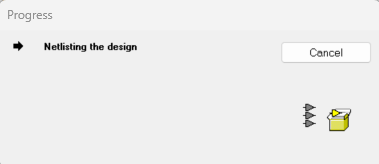

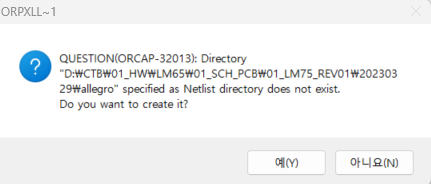

확인 눌러서 Process 창 뜨면서 완료되면 allegro 디렉토리(Net List) 생성됨.

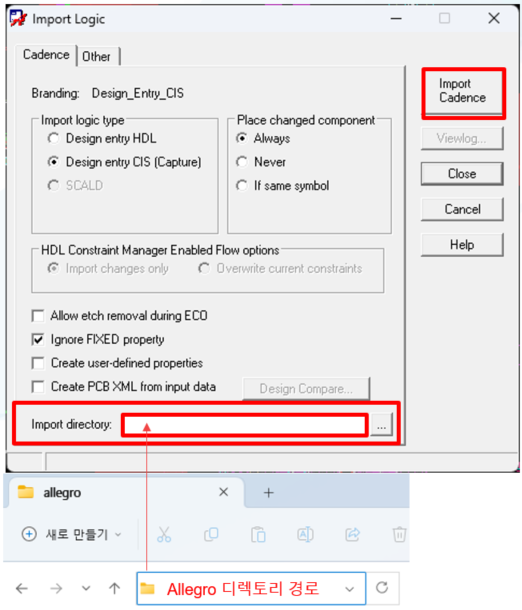

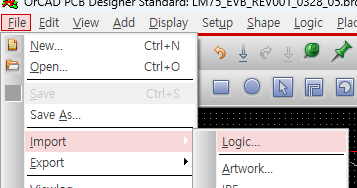

4. [BRD] File - Import - Logic

Import Directory 에 Net List 만든 allegro 디렉토리 경로 복사 후

Import Cadence.

​

5. 이제 끝 연동됨.

맨날 헷갈림... 까먹지말자 ^^

주의 !! 매우간단함. 별거없음 주의. 내가 바보임.

Orcad PCB Tool 은 한번도 안써봐써 ㅠㅠ

​

​

LM75 EVB 보드 Decal 검토하려고 하는데 이유모를(사실 나만 모름) 선이 있어서 부품 Decal 이 가려져서 잘 안보였다.

​

인터넷에 찾으면 금방 나올줄알고 혼자 막 찾고 있었다.

고민의 흔적

책임님이 지나가시다가

책임님 : 이거 누르면돼...

나 : 헉 ... 안그래도 찾고 있었는데 감사합니다

책임님 : ㅎㅎ...

버튼 하나 누르면 되는걸 혼자 뒤적뒤적 하고있었다..

정말 너무 별거 없어서 민망함 (처음 써보는걸...ㅎㅎ)

​

금붕어 기억력인 나는 까먹을까봐 일단 글 올려봄 ^.~

​

퇴근하고싶으나 야근 파이링
