예시 IC : BQ24038 (구글에 검색하면 데이터시트 있음)
Spec 정리
NTC = 10K 기준.
TS Voltage 0.5V~2.5V일때 충전하도록함.
저항을 추가적으로 달면 충전 동작범위 바꿀 수 있음
배터리 보호 온도 0~40도 기준
우리는 배터리 온도가 0~40도일때만 충전이 되도록 설계해야함.
써미스터란, 온도에 따라 저항값이 변한다고 생각하면 됨.
NTC, PTC 두종류가 있는데 NTC는 온도가 올라가면 저항이 내려가고 (반비례), PTC는 온도가 올라가면 저항이 올라간다(비례).
배터리 팩에 들어있는 써미스터는 NTC로 온도-저항 특성 곡선을 보면
배터리 내부에 있는 써미스터의 온도별 저항값을 계산할껀데 계산해야댐...

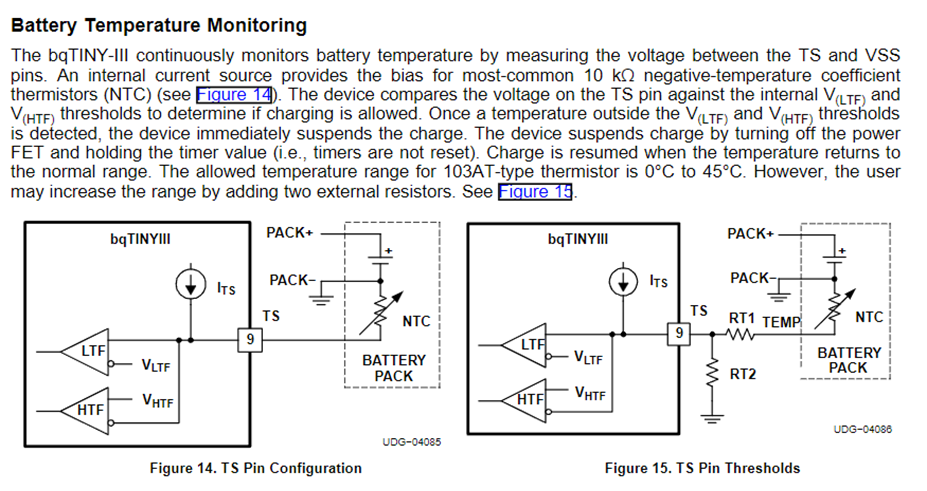

NTC와 RT1, RT2 저항값에 따라 TS의 전압값도 변하며,
이 값이 맞추어 내가 원하는 배터리 충전 동작 범위를 설정 할 수 있다.
